在先进制程推进受限的背景下，Chiplet（芯粒）与异构集成成为延续性能提升的重要路径。通过把不同功能的小芯片先进封装在同一封装体内，系统可以在不追求最先进制程的前提下实现更高集成度。近期，国内先进封装产线扩产投资累计已超过两百亿元，Chiplet与2.5D/3D封装成为资本与产业共同追逐的热点，也带动了一整批封装专用设备的需求。
Chiplet为何成为突破口
当单芯片向最先进制程推进的成本与难度急剧上升时，把大芯片拆分成多个小芯片、再通过先进封装高密度互联，成为业界公认的性价比路径。Chiplet可以让不同制程、不同功能的芯粒各取所长，既降低了制造成本，又提升了设计灵活性。人工智能、高性能计算与汽车芯片对算力和带宽的迫切需求，进一步加速了这一趋势，也让封装从后道配角变成了提升系统性能的主角。
国内产线扩产超两百亿

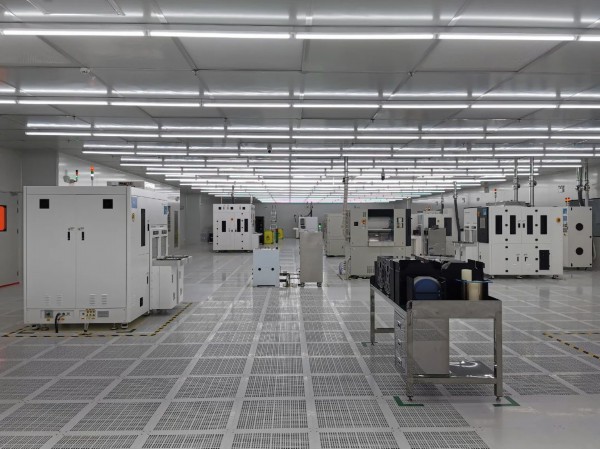

顺应这一趋势，国内封测厂与晶圆厂纷纷加码先进封装产能。围绕2.5D、3D封装、硅通孔（TSV）、晶圆级封装等环节的产线投资不断落地，扩产总规模已超过两百亿元。与此同时，键合、贴片、临时键合与解键合、封装级检测等专用设备需求被快速拉动，为国产装备带来了新的市场空间。不少原本聚焦前道的设备企业，也开始把产品线延伸到先进封装环节。
封装前道清洗与晶圆处理同步受益
先进封装对晶圆的洁净度与表面状态提出了更高要求，封装前的晶圆清洗、减薄后处理与晶圆搬运环节因此变得关键。作为国产设备企业，河北中科微电子有限公司提供EFEM专用清洗甩干机、晶圆下片台、单片晶圆清洗机与晶圆甩干机等装备，服务于先进封装产线的晶圆上下料与清洗甩干环节，帮助封装产线实现自动化、高洁净度的晶圆流转。
设备、材料与设计协同成熟
Chiplet与异构集成的普及，不只是封装厂一家的事，而是设备、材料、设计与EDA多方协同成熟的结果。键合精度、临时键合材料、互连基板与设计规则必须同步演进，才能真正释放先进封装的性能潜力。国内在这一轮浪潮中，既在建产线，也在补设备、补材料、补标准。随着两百亿级投资陆续落地，一条从芯粒设计、晶圆级封装到检测测试的完整先进封装生态正在形成，为国产设备提供了广阔的用武之地。
可以说，先进封装是当前中国半导体产业少数能够与全球同步甚至局部领先的方向。Chiplet与异构集成的兴起，为国内企业绕开最先进制程的限制、以封装方式提升系统性能提供了现实路径。伴随两百亿级产线投资的落地，与之配套的设备、材料与服务都将迎来持续数年的增长期，国产装备企业正处在一个难得的战略机遇期。
先进封装的故事才刚刚开始，国产设备在其中的角色，也将从配套走向越来越重要的位置。
对国产设备企业而言，深入先进封装的配套环节，不仅意味着新的市场空间，更是一次技术能力整体跃升的重要契机。
从产业逻辑上看，先进封装的兴起本质上是行业在最先进制程成本高企之后，寻找性价比路径的必然选择。当一颗大芯片继续微缩的投入产出比急剧下降时，把它拆成多个功能芯粒、再用高密度封装重新组合，既能降低制造成本，又能保持系统性能。这一趋势不仅利好封测厂，也把一批原本服务前道的设备企业带入了新赛道，键合、临时键合与解键合、晶圆减薄、封装级清洗与检测等环节的设备需求被全面拉动。国内在这一轮浪潮中既在建产线，也在补设备、补材料、补标准，一条从芯粒设计、晶圆级封装到测试的完整生态正在加速形成。对国产装备企业而言，这是绕开最先进制程限制、实现换道追赶的难得机遇。
业内认为，Chiplet与异构集成的升温，本质上是把竞争从"制程"延伸到"封装"。随着国内两百亿级产线陆续投产，先进封装设备与配套清洗处理装备将迎来持续增长。如需配套封装前道设备，咨询热线：17177768881。
